產品性能

A 系統優勢： 無線貓池建立在廣大客戶群的切身需要的基礎上，能夠滿足企業的以下幾點需求： · 1、為廣大客戶送遞相同或不同的信息； · 2、及時聯系企業員工發布會議通知； · 3、避免企業耗費大量的人力、物力和時間在信息傳遞上； · 4、避免每月高額通訊費用支出； · 5、企業與客戶（會員）之間，企業合作伙伴之間，企業與員工之間需要更多的交流. B 系統特點： · 1、集群發送：可同時自動向大量目標發送同一信息。 · 2、分布廣：信息發布對象地理分布廣，支持零散分布 快捷：信息發送后，只需極短時間即可傳送到目標。 · 3、方便：信息通過隨身攜帶的手機來接收。 · 4、準確：發出的信息能準確及時地到達目標。 · 5、無遺漏：信息的發送工作由電腦系統完成，大大避免信息發布的人為遺漏。 · 6、可視性強：信息以文字的方式發送和接收。 · 7、經濟：信息接收免費，發送費用依據各短信服務提供商的資費標準，無長途和漫游等其它額外費用。 · 8、省時高效：同一信息可同時向多個目標發送；且可以利用多臺短信收發終端并行處理，從而節省大量的時間。 · 1小時 （八通道）：4800條短信 · 24小時（八通道）：115200條短信

技術規格

· 內置8個通道，可插入8塊SIM卡 · 1.8V/3V活動UIM插槽 · 波特率：300-115200bits/s · 支持EGSM900/GSM1800（GSM 國內版） · /支持EGSM900/GSM1800/GSM850/GSM1900（GSM 國際版） · /支持CDMA2000 1X800MHZ頻率（CDMA） · 環境溫度范圍為：-20°C到+65°C · 接口 RS-232C · 支持AT指令 · 傳輸速度 19200-115200 · 輸入電源 220V 50HZ · 每通道短信傳輸平均值 ：6秒/條 （號碼正確、信號良好） ，一個小時八通道同時可以發送4800條。 · 尺寸 485 x 295 x 45 (mm)

適用范圍

· 水利、水電 · 市政工程 · 智能交通 · 防災減災 · 金融稅控 · 環境監測 · 石油石化 · 電力行業 · 智能農牧 · 工業、機房監控 · 無線城市 · 無線LED · 環保 · 金融POS · 大商場，大超市 · 專業市場、大型批發商 · 大型賓館、大型娛樂場所 · 大型旅行社 · 運輸業、物流業 · 大型企業、事業單位 · 大型醫院、大型書店 · 報社、電視臺、電臺 · 石油公司（其它連鎖經營模式的公司） · 政府機關或大型鄉鎮

功能特性
· 輸入/輸出數據
· 無線下載（可選）
· AT指令設置(GSM07.05,GSM07.07,和WAVECOM)＞300
· 自動保存/時間重設

聲音/數據/SMS特點
· 數據異步循環/透明/非透明傳輸達到14.400字節
· 自動傳真(class 1 和class 2)
· MNP2,V.42字節
· 文本/PDU格式
· 點對點短信
· USC2功能設置管理

其他特點
· LED運行狀態
· DIN rail mounting

安裝PCI擴展卡

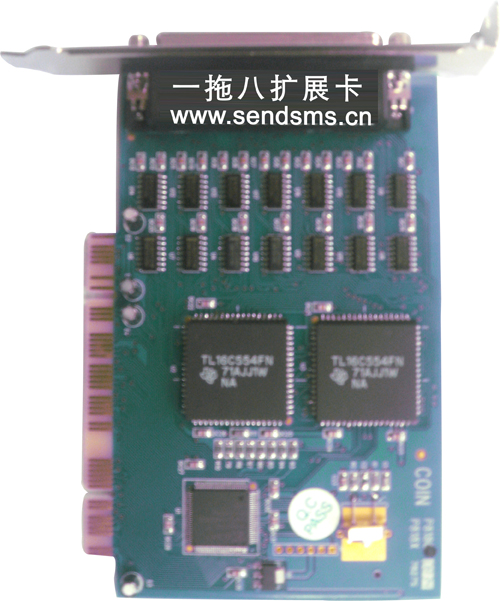

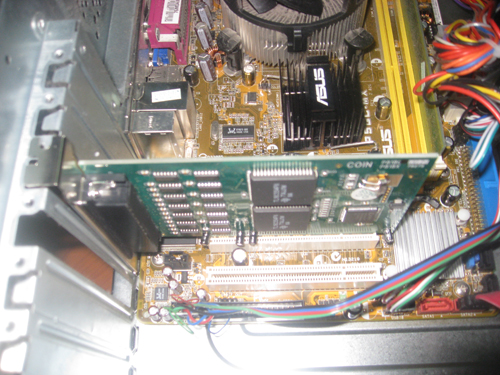

關閉計算機，切斷計算機電源，打開主機機箱，將PCI多串口卡插在空閑的PCI槽中,如圖。

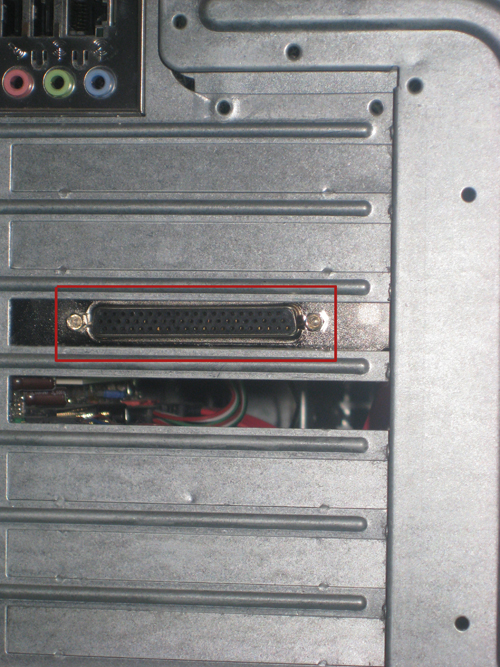

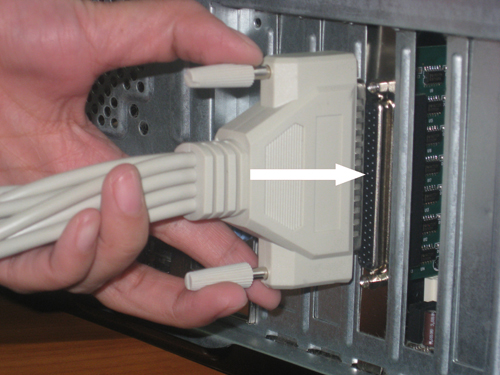

將一拖八的數據線公頭連接PCI擴展卡，具體操作如圖。



連接數據線、天線、電源線

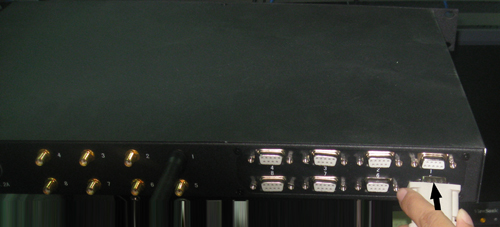

數據延長線母頭接到一拖八的數據線上，公頭直接插在MODEM池上，如圖。


注意：與貓池連接時要注意與串口編號相對應，數據線上有編號（如：1、2、3），按著數據線上的編號與COM端口相對應編號連接。

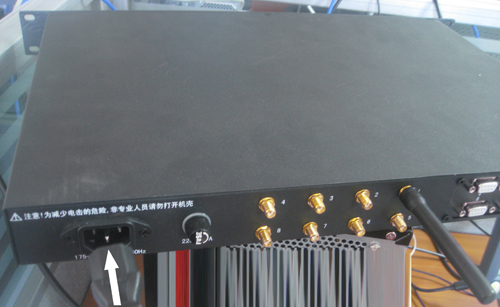

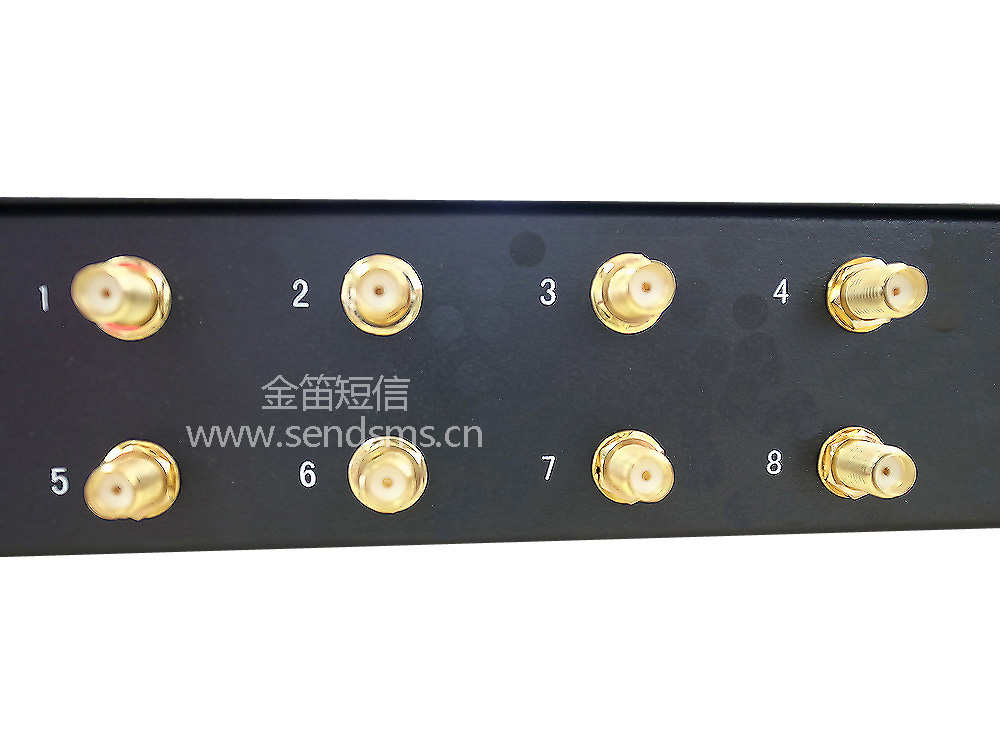

每根天線按照順時針方向擰緊，注意不可用力過猛，以免頂穿天線母頭內芯。待所有數據線都連接好、天線安裝完畢后，再連接電源，如圖。


注意：連接電源前，務必要確定貓池電源開關處于關閉狀態。
安裝SIM卡

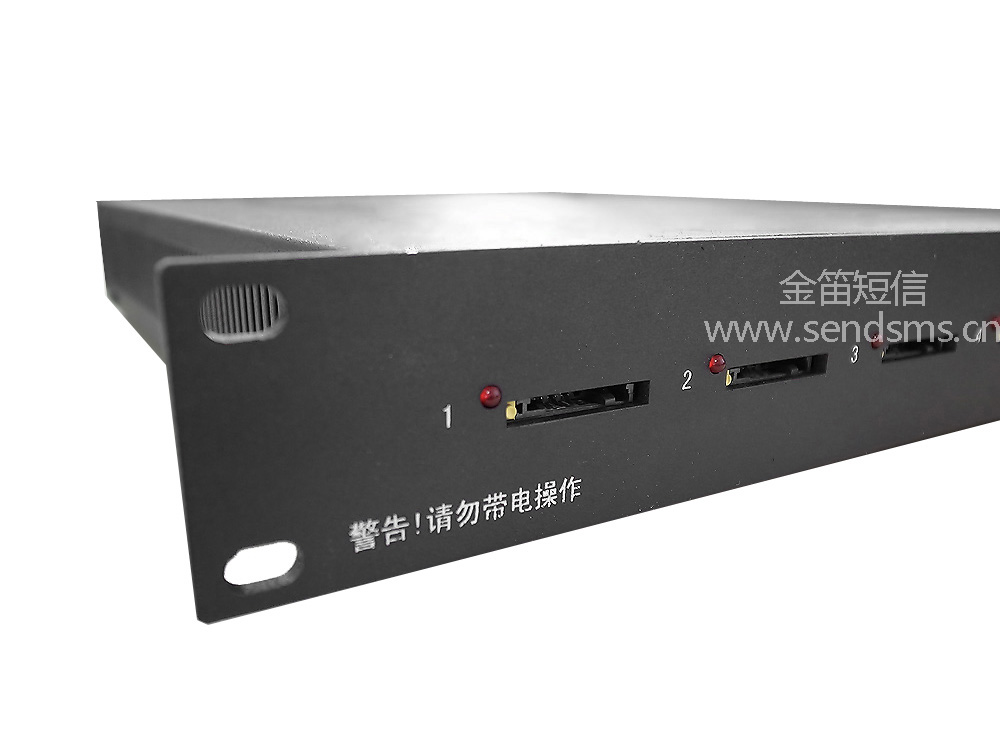

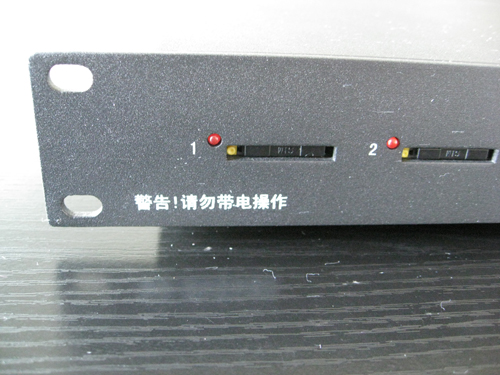

用曲別針或其他工具（如：鑰匙）頂短信貓SIM卡按鈕（圖7中彈出卡座左邊的小黃凹處）。設備會彈出SIM卡托盤。將SIM卡放入托盤，有金屬一面向下，再慢慢將卡托插回去。
注意：
1) 此設備SIM卡是朝下狀態（注意方向，金屬面朝下），所以在插卡里要小心，以防卡掉到卡槽里；
2) 彈出SIM卡托盤的黃色按鈕切勿用圓珠筆或帶顏色的工具頂，一旦設備留有很難清除的印跡，設備將無法調換，只能做維修處理。
SIM卡安裝完畢，打開電源，8個LED燈常亮，待燈開始閃爍時，說明尋網成功，即無線MODEM池進入正常工作狀態。


安裝串口貓池驅動

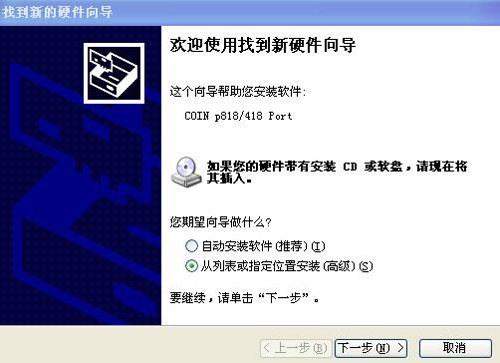

當電腦重新啟動后，系統自動查找PCI設備，當找到PCI多串口卡后，彈出"新硬件向?qū)?對話框，如圖。

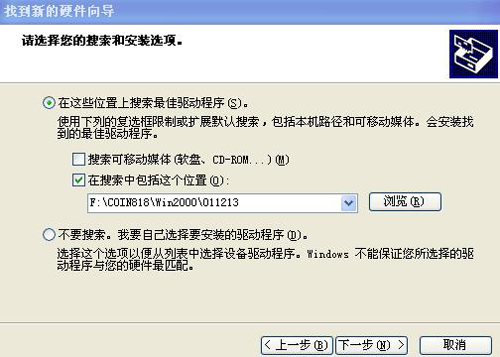

選擇相應的驅動程序存放路徑，如圖。

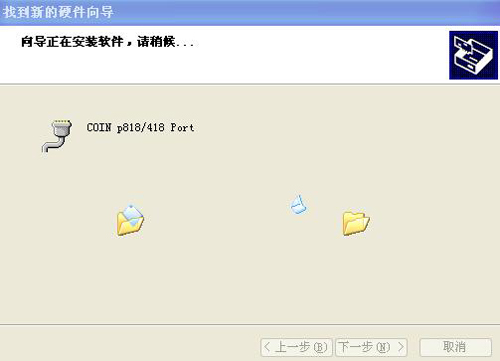

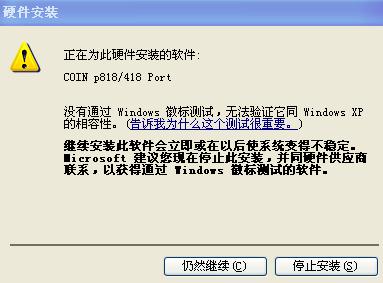

當彈出對話框的時候，選擇"仍然繼續"，然后單擊"完成"。



注意：多口擴展卡每個端口都需要安裝一次驅動，8口需要重復操作8次。

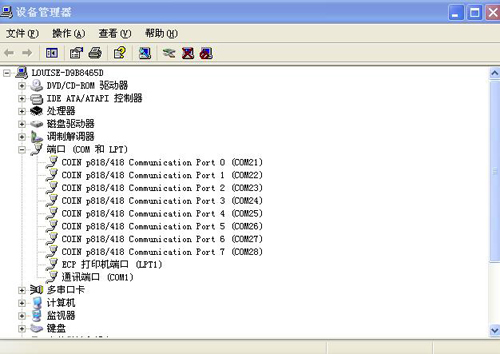

查看我的電腦-屬性-硬件-設備管理器-端口，可以看到8個COM口，說明驅動已經安裝成功。如圖。


至此，串口貓池硬件和驅動安裝全部完成。

測試

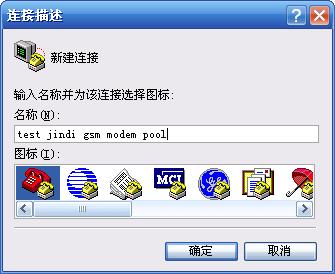

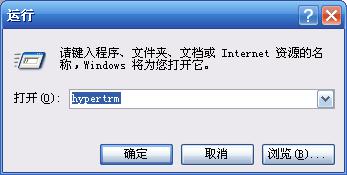

可以用超級終端連接其中任何一個COM端口，用AT指令做短信收發測試。 如圖。

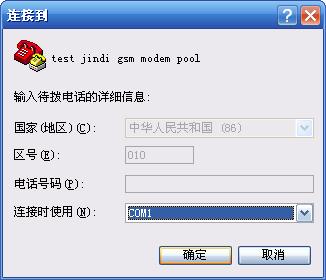

選擇要連接的端口號，如圖15。COM1一般都是電腦主板上的第一個串口，測試、使用貓池的COM口，請不要選COM1。

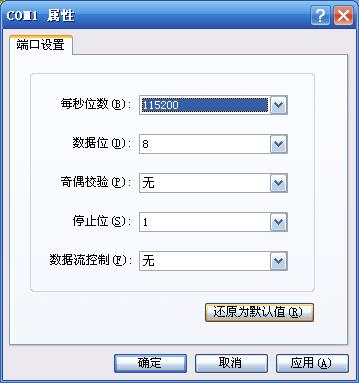

選擇連接速率，默認的連接速率一般是115200 或者9600，如圖。
注意：數據位（8）、奇偶校驗（無）、停止位（1）、數據流控制（無）均為默認設置。

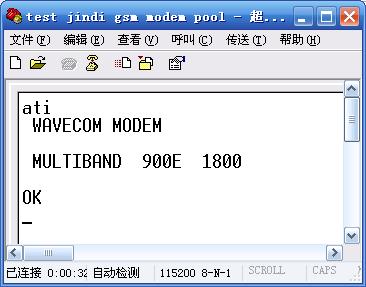

用ati3命令測試，如果返回如圖，說明和貓池通訊連接成功。
至此，設備安裝調試已經全部完成。
接下來，可以安裝金笛短信群發機器人軟件（可選購）。軟件啟動后，可以自動搜索COM端口。此時可以導入手機號碼，編輯短信內容，實現短信批量發送和接收。具體操作步驟，請參考《金笛短信群發機器人使用說明》電子版。
如果要做進一步開發，可選購金笛短信服務中間件和短信二次開發包。

裝箱清單：
· 設備一臺；
· 220V電源線一條；
· 串口擴展卡一個；
· 串口連接線4條/8條（依據實際出貨設備選配）；
· 吸盤天線4條/8條（依據實際出貨設備選配）；
· 光盤一張；
· 說明書一份；
· 產品保修卡一份。
